高效、環保、可靠
◆ 內燃、電力、柴電雙動力多種動力單元配置，適應不同礦山選擇，最大限度降低了動力消耗。
◆ 具備適應大型礦山開采的高鉆架結構，又有適應邊坡、各類工程建設的多方位臂式結構。
◆ 四點液壓伸縮支腿底盤或浮動底盤調平，極優的地面適應性。
◆ 兩級干式除塵系統或高壓水霧濕式除塵系統、獨有的防頂沖機構，有效降低粉塵，維持了清潔的作業環境。
先進可靠的控制系統
鑿巖自適應控制技術，回轉壓力自動電液控制推進，有效預防卡鉆；鑿巖作業與調整、行走作業液壓先導操控互鎖，確保作業安全可靠。
應用先進的智能控制技術、CANBUS技術，采用高可靠性的嵌入式工程機械控制器和真彩LED顯示屏， 自主開發高度集成電控系統，液壓系統、空壓機系統工
卓越的操作性能
司機室為操作人員提供安全的操作環境， 鉆孔操作視野良好，電控按鈕和液壓手柄 集約化設計，精致布局。
維修保養便捷
模塊化設計，結構緊湊，布局合理，維護方便。
選裝配置
精確的角度檢測，滿足特殊角度鉆孔需求，智能鉆深顯示，鉆深累計，避免超鉆， 潛孔切削一體，實現軟巖、硬巖全覆蓋。
技術參數
主要參數 | SWDB120A | SWDB138 | SWDA165A | SWDA165C | SWDB165A | |||||
作業參數 | ||||||||||
鉆孔范圍 | mm | 90～138 | 138-152 | 138～180 | 138～180 | 138～180 | ||||
沖擊器 | 3.5"、4" | 4"、5" | 5"、6" | 5"、6" | 5"、6" | |||||
鉆桿直徑 | mm | 89 | 110 | 110、133 | 110、133 | 110、133 | ||||
鉆桿長度 | m | 7.5m×3 | 8.5m×3 | 8.5m×3 | 8.5m×3 | 8.5m×3 | ||||
最大孔深 | m | 22 | 25 | 25 | 25 | 25 | ||||
除塵裝置 |
| 干式（標配/濕式（選配）） | ||||||||
空壓機 | ||||||||||
制造商 | SULLAIR | SULLAIR | SULLAIR | SULLAIR | SULLAIR | |||||
型號 | 550RH | D660RH | E750XH | E750XH | ELQ1000RH
| DLQ825XH | DLQ980RH | |||
排量 | m3/min | 15.5 | 18.5 | 21.2 | 21.2 | 28.3 | 23.4 | 27.9 | ||
功率 | kW/rpm | 179/1800 | 194/1800 | 185 | 185 |
250 | 216/2200 | 280/1800 | ||
發動機 | ||||||||||
制造商 | CUMMINS | CUMMINS | / | CUMMINS | CUMMINS | |||||
型號 | QSB4.5 | QSB4.5 | Y200-4 | QSB4.5+Y200-4 | QSB4.5 | |||||
功率 | kW/rpm | 82/2200 | 82/2200 | 60 | 82/2200+60 | 82/2200 | ||||
燃油箱 | L | 360 | 600 | / | 200 | 600 | ||||
推進 | ||||||||||
推進梁總長 | mm | 10500 | 11500 | 11500 | 11500 | 11500 | ||||
推進行程 | mm | 8000 | 9000 | 9000 | 9000 | 9000 | ||||
補償行程 | mm | 1200 | 1800 | 1800 | 1800 | 1800 | ||||
推進最大速率 | m/s | 0.5 | 0.8 | 0.8 | 0.8 | 0.8 | ||||
最大推進力 | kN | 32 | 40 | 40 | 40 | 40 | ||||
前傾角度 | ° | 90 | 90 | 90 | 90 | 90 | ||||
行走能力 | ||||||||||
行走速度 | km/h | 2 | 2 | 2 | 2 | 2 | ||||
最大牽引力 | kN | 100 | 125 | 125 | 125 | 125 | ||||
爬坡能力 | ° | 25 | 25 | 25 | 25 | 25 | ||||
離地間隙 | mm | 440 | 480 | 480 | 480 | 480 | ||||
回轉 | ||||||||||
回轉速度 | rpm | 70 | 60 | 60 | 60 | 60 | ||||
回轉扭矩 (Rotary torque) | Nm | 3000 | 4000 | 4000 | 4000 | 4000 | ||||
外型尺寸 | ||||||||||
重量 | T | 14.5 | 22 | 24 | 28 | 23 | ||||
長×寬×高(工作) | m | 6.65×4.1×10.8 | 7.5×4.2×12 | 7.2×4.3×12 | 8.1×4.65×12 | 7.5×4.5×12 | ||||
長×寬×高(運輸) | m | 10.8×3.2×3.55 | 12×3×3.2 | 12×3.2×3.14 | 12×3.4×3.14 | 12×3.2×3.4 | ||||

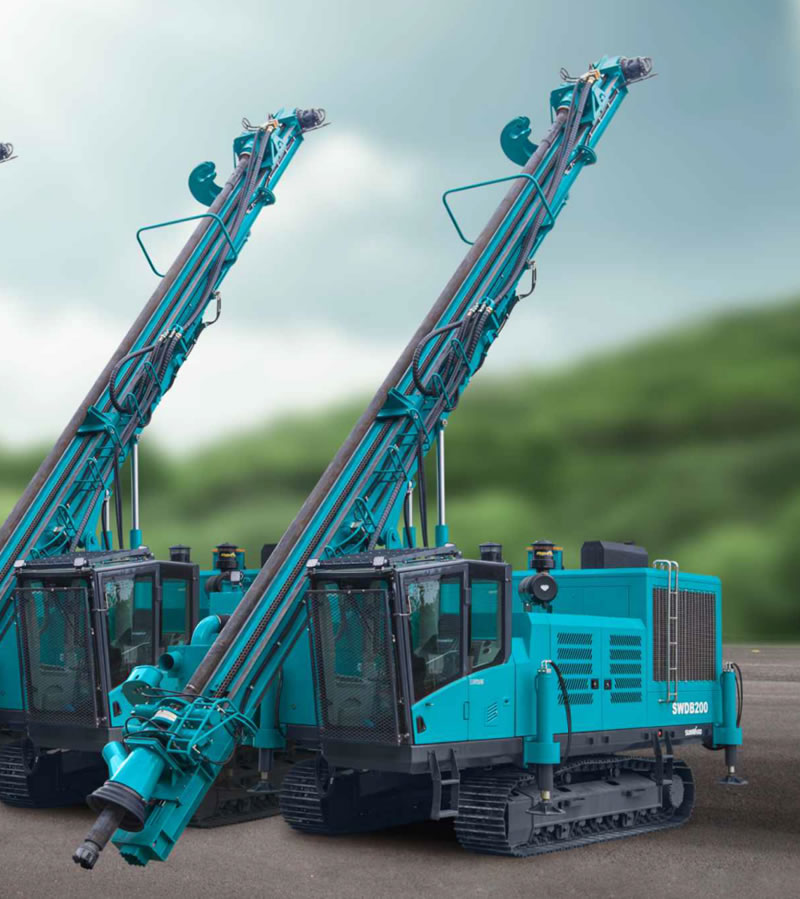

主要參數 | SWDA200A | SWDA200C | SWDB200A | SWDA250C | SWDB250 | |
作業參數 | ||||||
鉆孔范圍 | mm | 180～255 | 180～255 | 180～255 | 230～270 | 230～270 |
沖擊器 | 6"、8" | 6"、8" | 6"、8" | 8"、9" | 8"、9" | |
鉆桿直徑 | mm | 146 | 146 | 146 | 146 | 146 |
鉆桿長度 | m | 10m×3 | 10m×3 | 10m×3 | 10m×3 | 10m×3 |
最大孔深 | m | 30 | 30 | 30 | 30 | 30 |
除塵裝置 | 干式（標配）/ 濕式（選配） | |||||
空壓機 | ||||||
制造商 | SULLAIR | SULLAIR | SULLAIR | SULLAIR | SULLAIR | |
型號 | ELQ1000RH | ELQ1000RH | DLQ1070RH | ELQ1150RH | DLQ1200RH | |
工作壓力 | MPa | 20.7 | 20.7 | 2.07 | 20.7 | 2.07 |
排量 | m3/min | 28.3 | 28.3 | 30.3 | 32.6 | 34 |
功率 | kW/rpm | 250 | 250 | 328/1800 | 280 | 336/1850 |
發動機 | ||||||
制造商 | / | CUMMINS | CUMMINS | CUMMINS | CUMMINS | |
型號 | Y2-225S-4 | QSB4.5+Y2-225S-4 | QSB4.5 | QSB4.5+Y2-225S-4 | QSB4.5 | |
功率 | kW/rpm | 74 | 82/2200+74 | 97/2200 | 97/2200+74 | 97/2200 |
燃油箱 | L | / | 200 | 700 | 200 | 700 |
推進 | ||||||
推進梁總長 | mm | 13200 | 13200 | 13200 | 13200 | 13200 |
推進行程 | mm | 10500 | 10500 | 10500 | 10500 | 10500 |
補償行程 | mm | 1800 | 1800 | 1800 | 1800 | 1800 |
推進最大速率 | m/s | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
最大推進力 | kN | 75 | 75 | 75 | 75 | 75 |
前傾角度 | ° | 90 | 90 | 90 | 90 | 90 |
行走能力 | ||||||
行走速度 | km/h | 2 | 2 | 2 | 2 | 2 |
最大牽引力 | kN | 175 | 175 | 175 | 175 | 175 |
爬坡能力 | ° | 25 | 25 | 25 | 25 | 25 |
離地間隙 | mm | 480 | 480 | 480 | 480 | 480 |
回轉 | ||||||
回轉速度 | rpm | 50 | 50 | 50 | 50 | 50 |
回轉扭矩 | Nm | 6000 | 6000 | 6000 | 6000 | 6500 |
外型尺寸 | ||||||
重量 | T | 30 | 30 | 30 | 32 | 32 |
長×寬×高(工作) | m | 8.3×4.15×13.9 | 8.5×4.68×13.9 | 8.3×4.68×13.9 | 8.3×4.15×13.9 | 8.3×4.15×13.9 |
長×寬×高(運輸) | m | 13.9×3.35×3.45 | 13.9×3.35×3.45 | 13.9×3.35×3.45 | 13.9×3.35×3.45 | 13.9×3.35×3.45 |

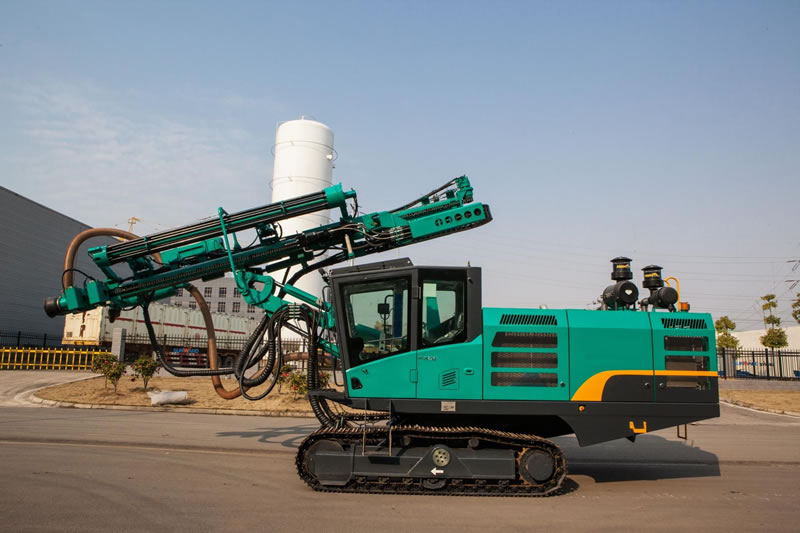

主要參數 | SWDE120A | SWDE120B | SWDE138 | |
作業參數 | ||||
鉆孔范圍 | mm | 90～138 | 90～138 | 138～152 |
沖擊器 | 3.5"、4"、5" | 3.5"、4"、5" | 5" | |
鉆桿直徑 | mm | 83 | 83 | 102 |
鉆桿長度 | m | 4m×6 | 4m×6 | 5m×6 |
最大孔深 | m | 24 | 24 | 30 |
除塵裝置 |
| 干式（標配）/濕式（選配） | ||
空壓機 | ||||
制造商 | SULLAIR | GHH | SULLAIR | |
型號 | DLQ550RH | CF128 | DLQ660RH | |
工作壓力 | MPa | 1.7 | 1.7 | 2 |
排量 | m3/min | 15.5 | 16 | 18.5 |
功率 | kW/rpm | 179/1800 | 194/1800 | |
發動機 | ||||
制造商 | CUMMINS | CUMMINS | CUMMINS | |
型號 | QSB4.5 | QSL8.9-C325 | QSB4.5 | |
功率 | 82/2200 | 242 | 82/2200 | |
燃油箱 | L | 530 | 520 | 530 |
推進 | ||||
推進梁總長 | mm | 8000 | 6920 | 8200 |
推進行程 | mm | 4380 | 4380 | 5400 |
補償行程 | mm | 1200 | 1200 | 1300 |
推進最大速率 | m/s | 0.8 | 0.8 | 0.6 |
最大推進力 | kN | 32 | 30 | 35 |
前傾角度 | ° | 140 | 140 | 140 |
翻轉角度 | ° | -20～90 | -20～90 | -20～90 |
臂 | ||||
全長 | mm | 2800 | 2800 | 3200 |
舉升角度 | ° | 50～-30 | 50～-30 | 50～-30 |
擺動角度 | ° | L15 R45 | L15 R45 | L15 R45 |
行走能力 | ||||
行走速度 | km/h | 3.2 | 3.2 | 3.2 |
最大牽引力 | kN | 100 | 100 | 125 |
爬坡能力 | ° | 25 | 25 | 25 |
履帶架擺角 | ° | ±10 | ±10 | ±10 |
離地間隙 | mm | 480 | 480 | 480 |
回轉 | ||||
回轉速度 | rpm | 70 | 70 | 70 |
回轉扭矩 | Nm | 3000 | 2800 | 3000 |
外形尺寸 | ||||
重量 | T | 15.5 | 14.5 | 22 |
長×寬×高(工作) | m | 8.2×3.62×8.0 | 8.5×3.4×7.3 | 8.2×3.62×8.0 |
長×寬×高(運輸) | m | 9.8×3.1×3.5 | 10.5×3.4×3.5 | 11.6×3.4×3.6 |
主要參數 | SWDE165A | SWDE200A | SWDF138A | SWDF200A | ||
作業參數 | ||||||
鉆孔范圍 | mm | 138～180 | 178 | 90-152 | 180～255 | |
沖擊器 | 5"、6" | 6"、8" | 3.5"、4"、5" | 6"、8" | ||
鉆桿直徑 | mm | 110 | 146 | 83 | 146 | |
鉆桿長度 | m | 6m×6 | 4m×6、6m×3 | 3m×6 | 4m×6 | |
最大孔深 | m | 36 | 18 | 18 | 24 | |
除塵裝置 | 干式（標配）/ 濕式（選配） | 濕式 | 濕式 | |||
空壓機 | ||||||
制造商 | SULLAIR | ATLAS | / | / | ||
型號 | DLQ825XH | DLQ980RH | XRVS1050 | |||
工作壓力 | MPa | 1.38 | 2.41 | 2.5 | 1.38～1.9 | 1.38～2.5 |
排量 | m3/min | 23.4 | 27.9 | 29.8 | 12～21.2 | 21.2～30.3 |
功率 | kW/rpm | 216/2200 | 280/1800 | 328/1800 | ||
發動機 | ||||||
制造商 | CUMMINS | CUMMINS | CUMMINS | CUMMINS | ||
型號 | QSB4.5 | QSB4.5 | QSB4.5 | QSB4.5 | ||
功率 | kW/rpm | 82/2200 | 97/2200 | 82/2200 | 82/2200 | |
燃油箱 | L | 800 | 300+796 | 140 | 500 | |
推進 | ||||||
推進梁總長 | mm | 9230 | 9800 | 5920 | 6920 | |
推進行程 | mm | 6500 | 6500 | 3800 | 4380 | |
補償行程 | mm | 1300 | 1300 | 800 | 1200 | |
推進最大速率 | m/s | 0.5 | 0.5 | 0.8 | 0.4 | |
最大推進力 | kN | 40 | 75 | 32 | 75 | |
前傾角度 | ° | 140 -20～90 | 140 | 140 | 140 | |
翻轉角度 | ° | -20～90 | -20～90 | -20～90 | ||
臂 | ||||||
全長 | mm | 3200 | 2600 | 2200 | 100 | |
舉升角度 | ° | 50～-30 | 50～-30 | 50～-30 | 25 | |
擺動角度 | ° | L15 R45 | L15 R45 | L15 R45 | ±10 | |
行走能力 | ||||||
行走速度 | km/h | 2 | 3.2 | 3.2 | 3.2 | |
最大牽引力 | kN | 125 | 175 | 100 | 100 | |
爬坡能力 | ° | 25 | 25 | 25 | 25 | |
履帶架擺角 | ° | ±10 | ±10 | ±10 | ||
離地間隙 | mm | 480 | 480 | 480 | 480 | |
回轉 | ||||||
回轉速度 | rpm | 60 | 50 | 70 | 50 | |
回轉扭矩 | Nm | 4000 | 6000 | 3000 | 6000 | |
外型尺寸 | ||||||
重量 | T | 23 | 30 | 12 | 17 | |
長×寬×高(工作) | m | 9.8×4.35×9.6 | 9.2×4.68×9.8 | 6.3×2.5×6.2 | 7.8×2.95×7.8 | |
長×寬×高(運輸) | m | 12×3.4×3.6 | 12.6×3.4×3.6 | 8.2×2.5×3.2 | 9.05×2.95×3.4 | |
