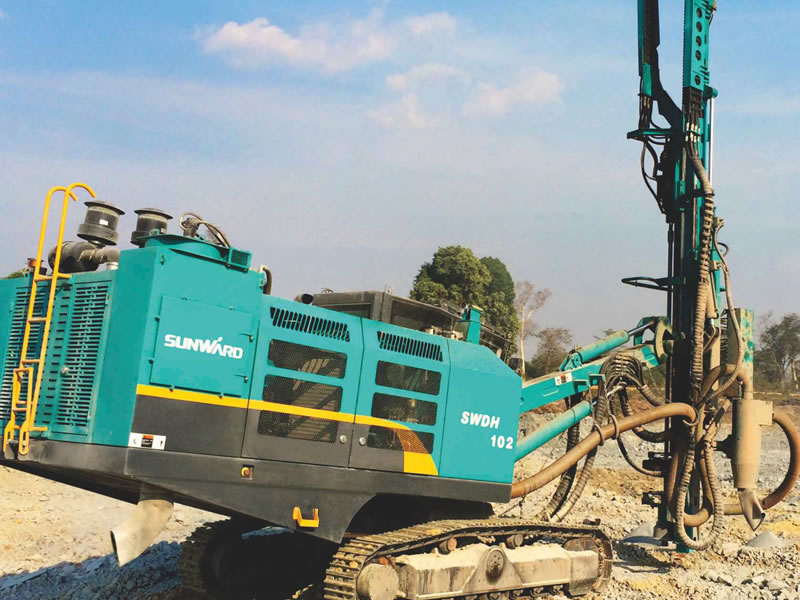

核心部件
山河自主知識產權的液壓鑿巖機，具備釬尾反彈能量吸收裝置，釬具壽命得到保障；可靠性經受了司內強化試驗和工地應用的考驗。
越野能力強
浮動鉸接底盤，可實現±10°自適應浮動，最大爬坡能力達到30°，越野性能極佳。
操作智能
自動鉆桿庫，配有仿生學機械手，轉盤式旋回排列鉆桿庫，一個手柄即可完成接卸桿工作，大大降低了操作難度，高效可靠；接卸釬回轉推進液壓自適應控制，減少釬具螺紋磨損，提高釬具壽命。
PLC中央集成控制，實時監測作業參數，直觀了解設備運行狀況；作業參數可遠程保存在服務器，可遠程進行故障分析
鉆進過程液壓自適應控制，自動監測巖層屬性，并自動輸出對應的鉆進參數。巖層通過性好，鉆進效率高，釬具壽命長。
開孔弱推弱沖，成孔率高。
世界一流配套體系
選用美國康明斯QSB系列電噴發動機，渦輪增壓，歐Ⅲ排放，空壓機、液壓泵與發動機直連，確保功率的最大化傳遞，減少能量損失。
高效除塵，維持清潔的作業環境
高效率的旋風+層流兩級除塵裝置，減少了鑿巖時的粉塵量，創造更舒適的工作環境。
熱帶適應性強
冷卻系統雙散熱器設計，空壓機和液壓油單獨散熱，即使在老撾接近50°的氣溫下，液壓油溫在50℃左右；全密封司機室，配置日本Densoo原裝空調，無懼酷熱炎暑，保證操作手的舒適性；
技術參數
主要參數 | SWDH89A | SWDH102A | SWDH115A | SWDH60 | |
作業參數 |
| ||||
鉆孔范圍 | mm | 64-89 | 76-115 | 89-127 | 36-60 |
鉆桿直徑 | mm | T38、T45 | T51 | T51 | R32 |
鉆桿長度 | m | 3.66m×7 | 3.66m×7 | 3.66m×7 | 3.66 |
最大孔深 | m | 20 | 25 | 25 | 3.2 |
上車回轉 | ° |
|
|
| 360 |
空壓機 |
| ||||
型號 |
| OS110R CF128R SCA19DR | TA-120 | ||
品牌 |
| 德國 GHH | 德國 GHH | 意大利TMC |
|
工作壓力 | MPa | 0.8 | 0.8 | 0.8 | 0.7 |
排量 | m3/min | 6 | 8.3 | 10.5 | 1.5 |
功率 | kW/rpm |
|
|
| 11 |
發動機 |
| ||||
型號 |
| QSB6.7 | QSB6.7 | QSC8.3 | V3300-DI |
功率 | kW/rpm | 142/2200 | 164/2200 | 194/2200 | 54.9/2600 |
燃油箱 | L | 350 | 350 | 450 | 140 |
推進 |
| ||||
推進梁總長 | mm | 8000 | 8000 | 8000 | 4800 |
推進行程 | mm | 5000 | 5000 | 5000 | 3500 |
補償行程 | mm | 1200 | 1200 | 1200 |
|
前傾角度 | ° | 140 | 140 | 140 |
|
翻轉角度 | ° | -20～+90 | -20～+90 | -20～+90 |
|
推進最大速率 | m/s | 0.8 | 0.8 | 0.8 | 0.06 |
最大推進力 | kN | 25 | 25 | 25 | 7.5-10 |
最大提升力 | kN | 35 | 35 | 35 |
|
臂 |
| ||||
全長 | mm | 2800 | 2800 | 2800 |
|
舉升角度 |
| +45～-30 | +45～-30 | +45～-30 |
|
擺動角度 |
| L15 R55 | L15 R55 | L15 R55 |
|
行走能力 |
| ||||
行走速度 | km/h | 3.5/2.0 | 3.5/2.0 | 3.5/2.0 | 4.5/3.1 |
最大牽引力 | kN | 100 | 100 | 100 | 55 |
爬坡能力 | ° | 25 | 25 | 25 | 25 |
履帶架擺角 | ° | ±10 | ±10 | ±10 |
|
離地間隙 | mm | 400 | 400 | 400 | 338 |
接地比壓 | bar |
|
|
| 0.435 |
液壓鑿巖機 |
| ||||
型號 |
| SWHD220/YYG14L | SWHD220/YYG18H | SWHD250/HC170RP | HC25 |
品牌 |
| Sunward/Atlas | Sunward/Atlas | Sunward/Montabelt |
|
釬尾規格 |
|
|
|
| R32 |
沖擊功率 | kW | 20/14.7 | 20/18 | 25/23.4 |
|
回轉速度 | rpm | 200 | 200/90～180 | 150/130 | 130-230 |
回轉扭矩 | Nm | 1200/1000 | 1200/1300 | 1800/1590 | 320 |
沖擊壓力 | bar |
|
|
| 150 |
沖擊能 | J |
|
|
| |
外型尺寸 |
| ||||
重量 | T | 14 | 15 | 16 | 7.8 |
長×寬×高(運輸） | m | 11×2.92×3.35 | 11×2.92×3.35 | 11×2.92×3.35 | 6.1×2.2×5.02 |
長×寬×高(工作) | m | 8.4×2.92×9.15 | 8.4×2.92×9.15 | 8.4×2.92×9.15 | 8.5×2.2×3.15 |
